Information zu PCI, PCI-X und PCIe & PCI-Express Slots

In den letzten Jahren wurde neben dem üblichen PCI Bussystem der erweiterte PCI-X und kürzlich der PCIe & PCI Express entwickelt. Moderne Computer Systeme besitzen damit Erweiterungsplätze (Slots) für PCI Karten, PCI-X Karten und PCIe Karten. Alle untereinander nicht kompatibel.

PCIe Steckplätze sehen wie die PCI-Slots aus, sind meist kürzer.

Die folgende Information soll den Entscheidungsweg für den Einsatz von Erweiterungskarten verkürzen.

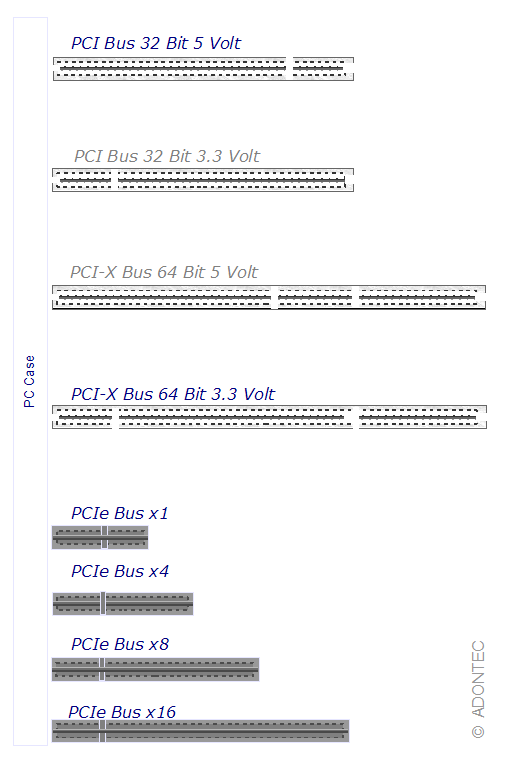

Heutige Computer bieten einen oder mehrere der folgende Erweiterungs-Steckplätzen an:

• Der etwas ältere PCI Bus 32 Bit mit 5 Volt.
• Der PCI-X Bus 64 Bit mit 3.3 Volt ist eher auf Server Mainboards vorzufinden.
• Der PCIe & PCI-Express Bus PCI-Express (Peripheral Component Interconnect Express) ist auf modernen Mainboards zu Hause. Die Angabe x1, x4, x8 oder x16 liefert die Anzahl der Lanes und deutet auf die Übertragungsgeschwindigkeit (z.B. 250 MByte/s pro Lane). Erweiterungskarten mit x1 passen auch in x4, x8 oder x16 Slots. Der Steckplatz x16 findet eher bei Video und Grafikkarten Verwendung.

Die mit blauer Beschriftung sind am häufigsten anzutreffen.

HINWEIS
Bitte achten Sie auf die Kerbe für die genaue Karten-Positionierung - die wohl sicherste Methode um 32 Bit 3,3 Volt und 5 Volt zu unterscheiden. Bei 3,3 Volt Karten finden Sie die Kerbe links, Richtung Slotblech. Die "klaschischen" 5 Volt PCI Karten haben eine Kerbe rechts. 64 Bit Karten sind deutlich länger.
PCIe Karten haben die Kerbe links, Richtung Slotblech und können je nach Funktionsumfang (x1, x4, x8, x16) unterschiedliche längen haben.

Zur Zeit sind PCI slots mit 32bit und 5 Volt noch immer häufig vorzufinden. PCI-X Slots mit 64bit und 3,3 Volt sind oft auf Server Mainboard zu finden. Universal PCI Karten unterstützen gleichzeitig die Slot-Typen PCI und PCI-X.

Seit der Einführung des PCIe Slots (2004) wird es zunehmend sowohl auf Desktop Mainboards als auch auf Server Mainboards integriert. Der PCIe & PCI Express Bus ist heute auf allen modernen Mainboards anzufinden.

Alle Informationen ohne Gewähr. Bitte unbedingt auch das Handbuch zum Mainboard prüfen.
